導線走板又稱為牽引走板（簡稱走板），主要用于導線在空中架線時，實現牽引繩和導線之間的過渡連接，其目的是防止導線在牽引過程中發生扭曲旋轉。

導線走板分類

1. 按結構形式分類

• 導線各自獨立的普通鐵板導線走板

• 鐵殼導線走板

• 鉸鏈?zhǔn)綄?dǎo)線走板

• 平衡滑輪式導線走板

2. 按牽引導線數量分類

• 一牽一走板

• 一牽二走板

• 一牽三走板

• 一牽四走板

• 一牽六走板

牽引走板連接方式

牽引走板前面牽引端通過旋轉連接器和牽引繩連接，后面通過旋轉連接器和包裹導線的導線網套連接。

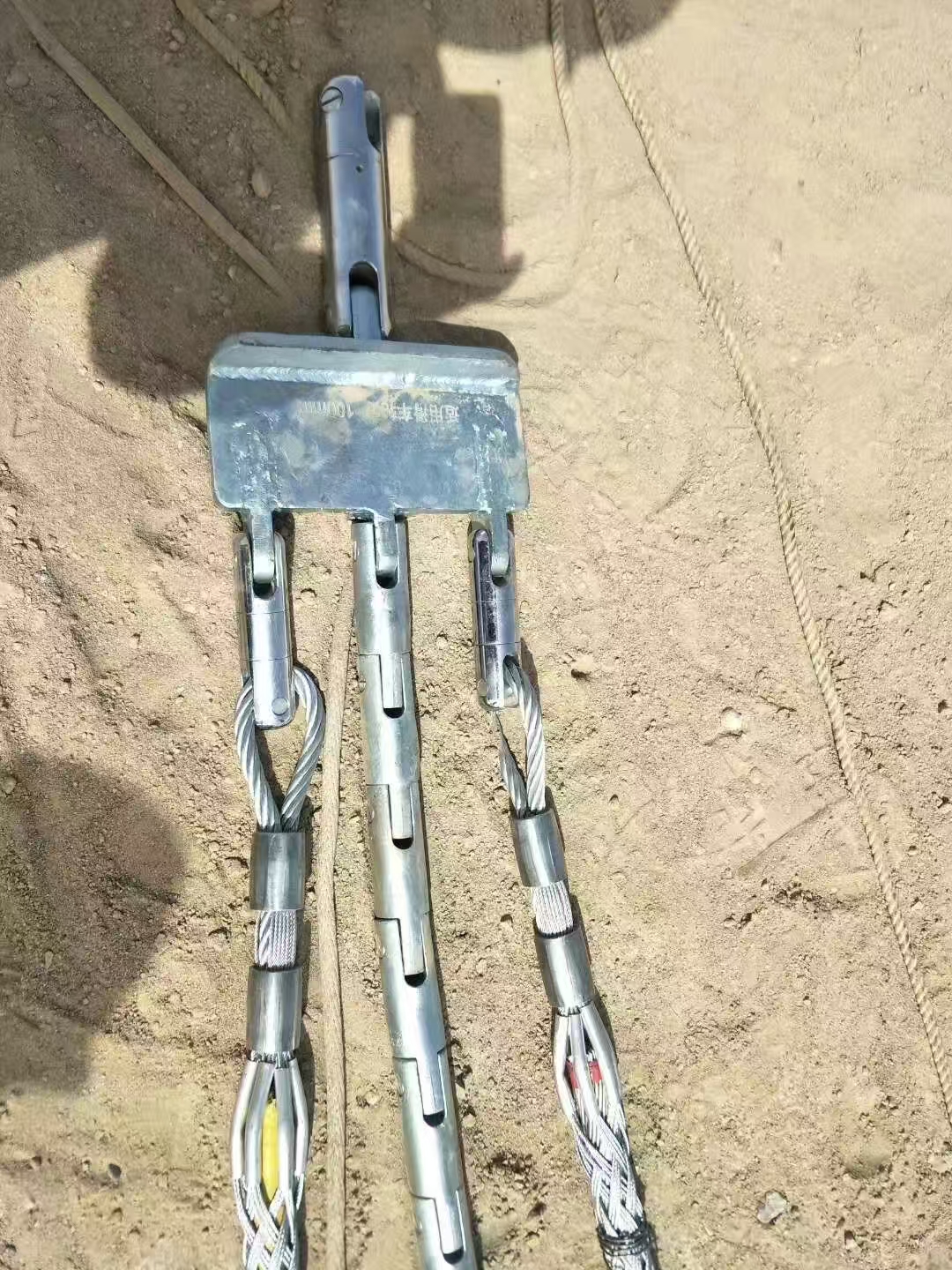

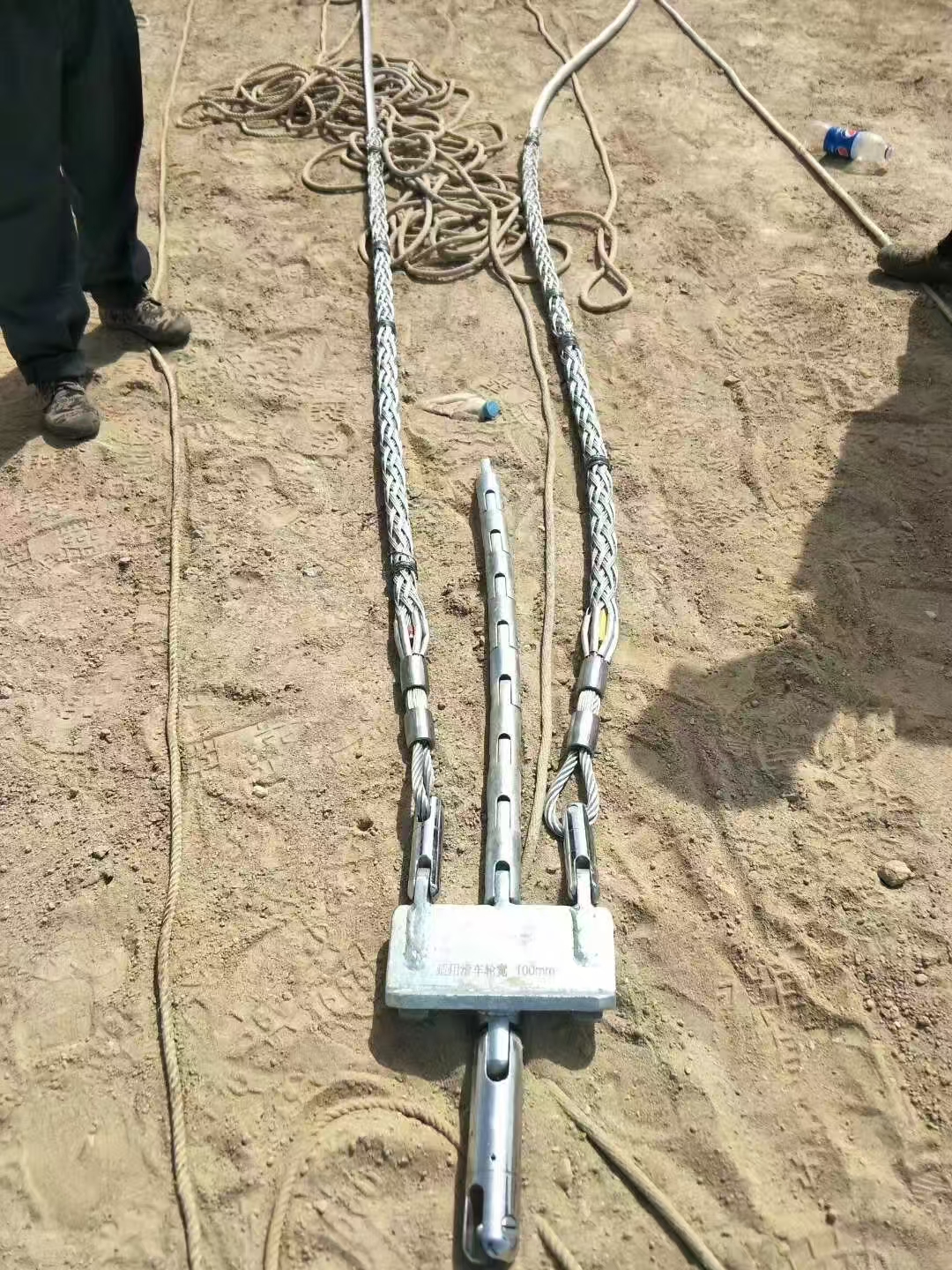

普通一牽二導線走板結構與特點

1. 結構組成

• 由類似于一塊長方形導引鐵板和平衡尾錘組成。

• 導引鐵板前面導引頭上有連接孔板，通過旋轉連接器和牽引繩連接。

• 導引鐵板下面焊接有左右各一個帶連接孔板的導引圓錐，連接孔板通過旋轉連接器和包裹導線的導線網套連接。

• 中間下后連接不可翻轉設計的平衡尾錘，起到平衡作用。

• 帶連接孔板的導引圓錐和中間導引頭的間距，就是架線使用的放線滑車滑輪于滑輪之間的輪距。

2. 使用場景與參數

• 一般用于小型線路的施工。

• 額定牽引負荷為 50KN 和 80KN。

• 適用滑車輪寬為 60mm、75mm、80mm、100mm 和 110mm 等。
