電纜滑車主要用于電纜敷設過程，能保護電纜在地面或空中通過、進出管口或井口（包括直線通過和轉彎通過），避免電纜與地面、管口、井口等直接接觸，防止劃傷電纜護套層和絕緣層。

電纜滑車分類

電纜滑車根據使用場合和功能不同，主要分為以下幾類：

1. 地面直線電纜滑車

2. 轉角電纜滑車

3. 井口電纜滑車

4. 管口電纜滑車

5. 框式電纜滑車

6. 架空電纜滑車

7. 托線電纜滑車

電纜滑車選型方法

電纜滑車的選型主要依據用途進行，步驟如下：

1. 首先確定選用電纜滑車的品種。

2. 然后根據適用電纜直徑選擇規格型號。

3. 最后根據使用環境和習慣選用不同材質的滑輪。

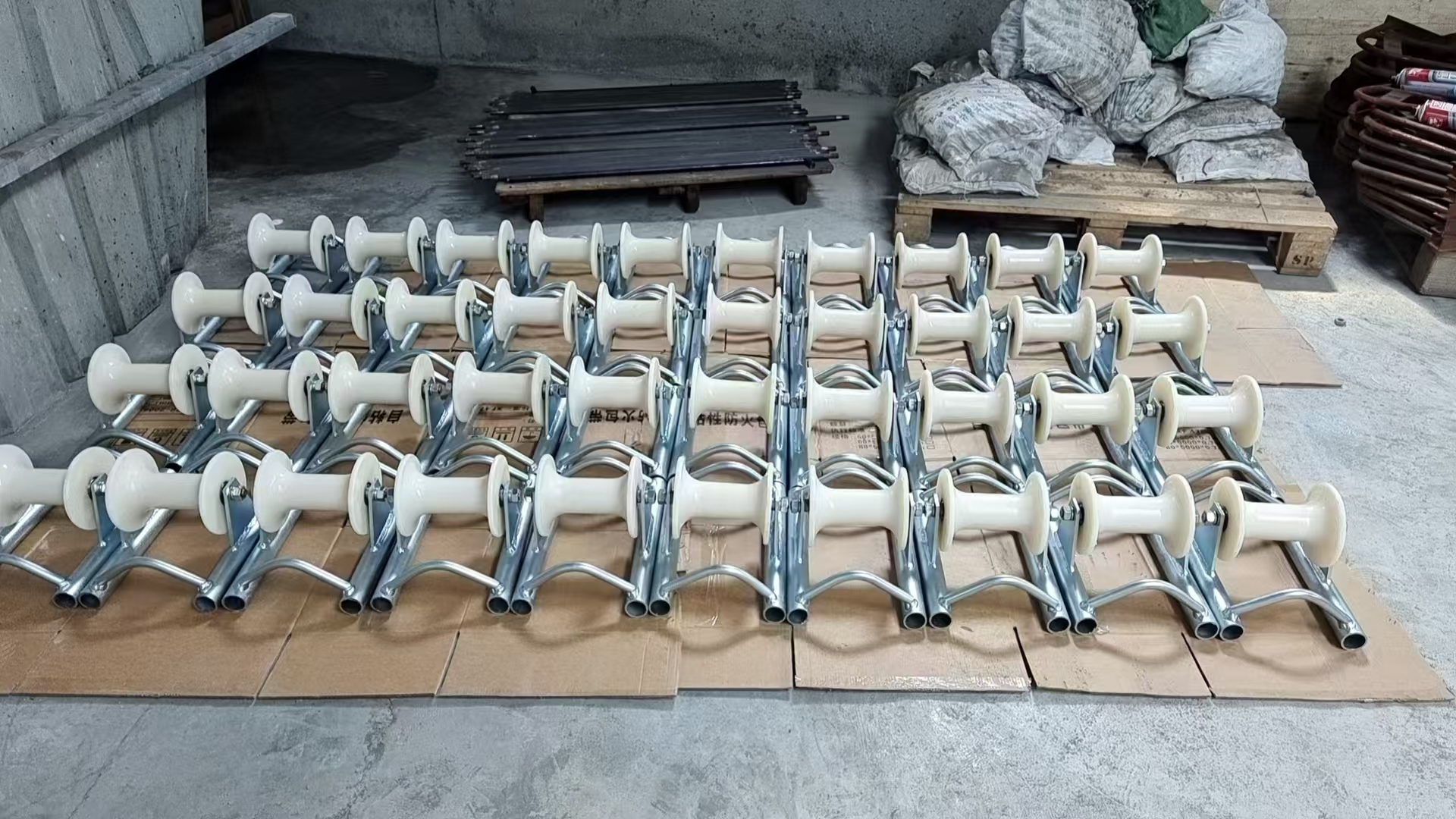

地面直線電纜滑車詳解

1. 主要用途
   地面直線電纜滑車主要用于電纜在地面直線通過時，防止電纜拖地。

2. 結構類型
   根據地面環境和使用習慣，地面直線電纜滑車主要有三種結構：

3. 分類：

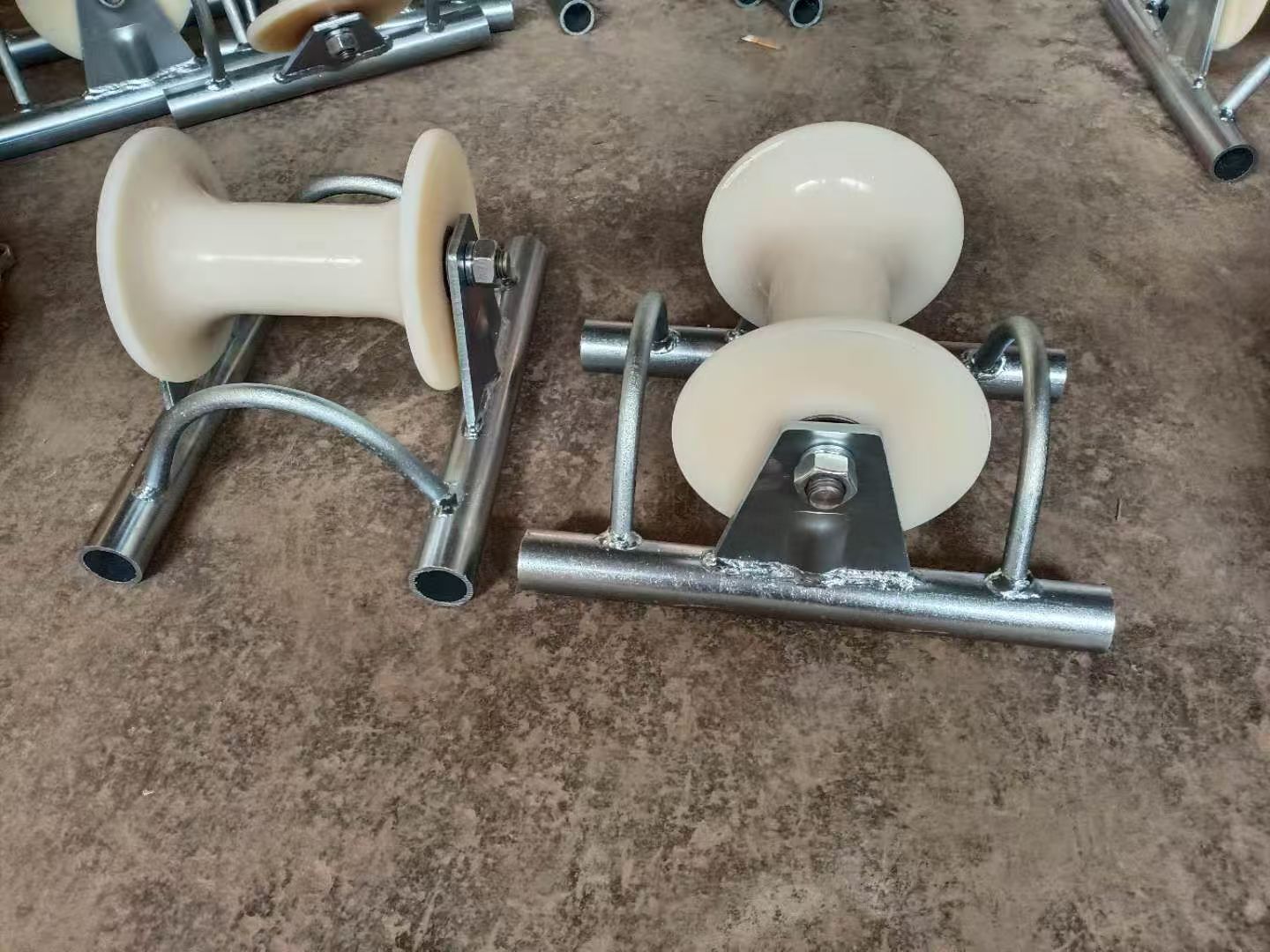

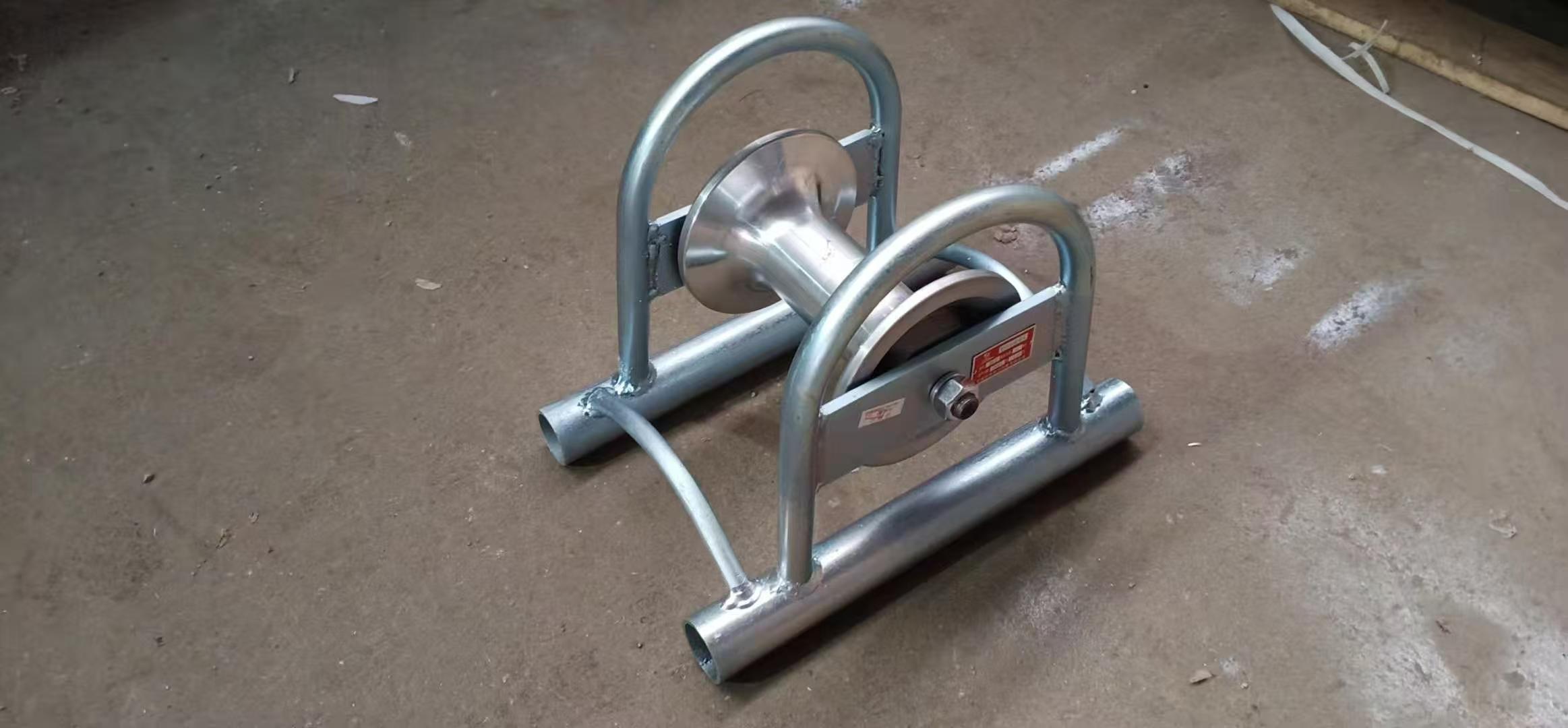

   平板結構、鋼管架結構、鑄鋁架結構，其中平板結構的詳細介紹如下：

• 用途：主要用于電纜在平整地面直線牽引通過時，電纜可間隔放置在平板電纜滑車上直線通過，避免電纜拖地，防止與地面摩擦損壞電纜表面護套層。

• 架子材質：由鋼板焊接而成。

• 滑輪材質：有尼龍輪、鋼輪和鋁輪。

• 滑輪規格：外徑 120mm輪寬 130mm、外徑 140mm輪寬 160mm、外徑 120mm輪寬 200mm 和外徑 140mm輪寬 210mm 等。
