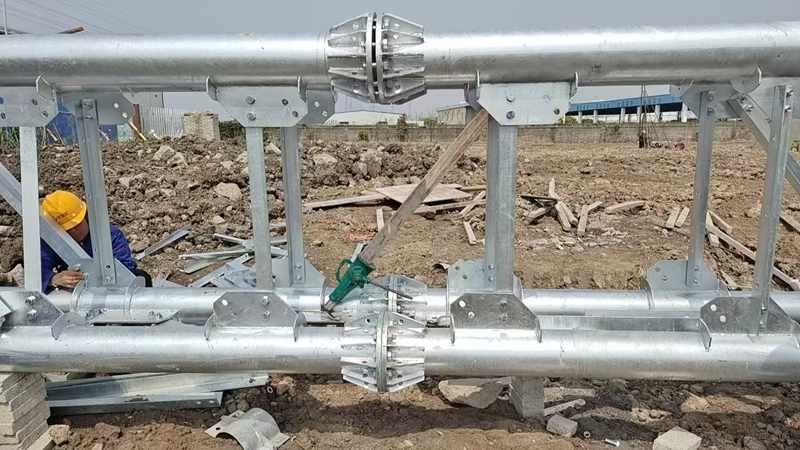

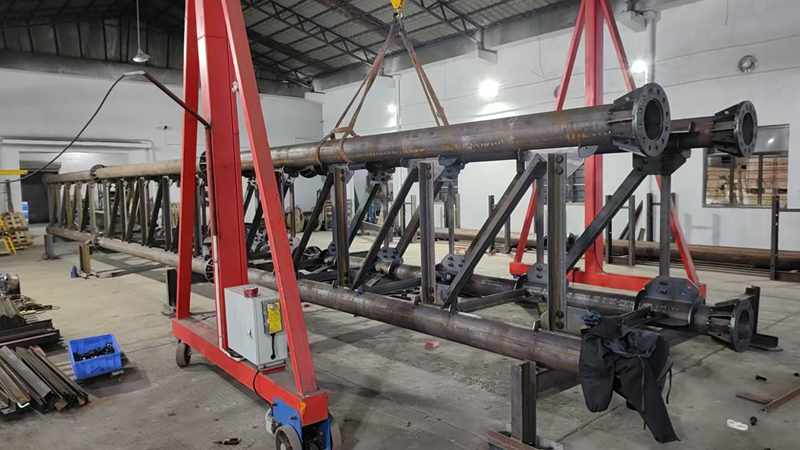

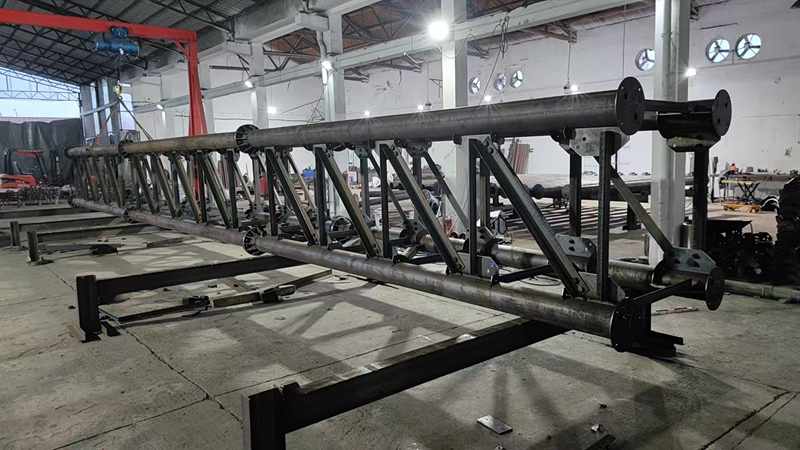

鋼管電纜橋架（簡稱電纜橋架）由支撐鋼管、連接角鋼和固定支座等組成，支撐鋼管上焊接有連接法蘭、連接片等部件。電纜橋架所有部件經過焊接打磨，去除焊渣等不良現象后，采用熱浸鍍鋅，鍍鋅層厚度達到85um以上。熱鍍鋅表面光滑美觀，確保錘擊試驗時，無剝離與脫落。

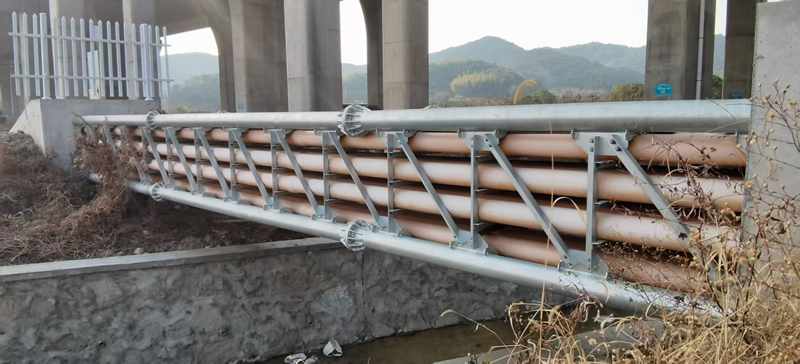

鋼管電纜橋架（簡稱電纜橋架）主要用于電纜敷設通過河流等低洼處，橋架內放置HPVC等實壁管，通過固定支座和橋墩上的地腳螺栓安裝固定。

鋼管電纜橋架（簡稱電纜橋架）可以根據承載電纜數量、跨越長度等選用不同長度和不同內框尺寸。電纜橋架的橋墩配置，一般為20米以內，可以2端各1個橋墩，超過20米中間必須增加橋墩數量。
